Aggiunta DRAYTEK all'ACS

Per prima cosa accedere su ACS -> Network & Service Management -> Network Management.

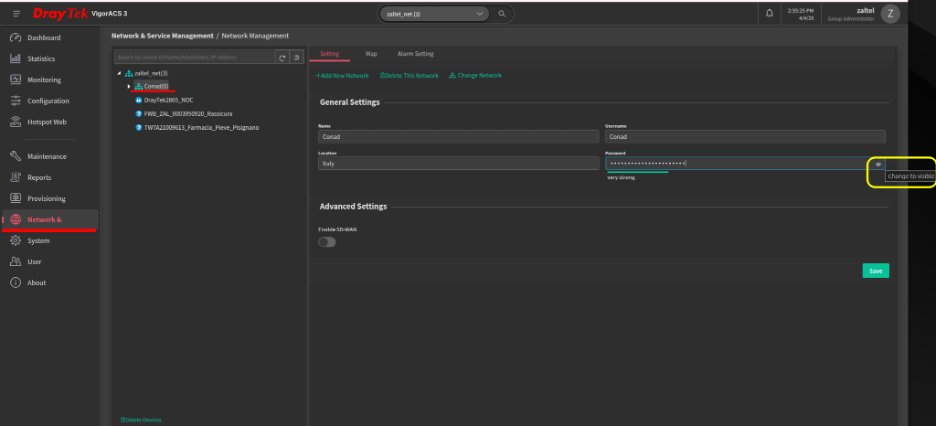

Da questa interfaccia andremo a selezionare il Network di riferimento. ( Es. Conad )

Qui avremo le credenziali per associare il router al nostro Network.

Per visualizzare la password vedi rettangolo giallo

Una volta che abbiamo questi dati possiamo accede sul dispositiv

All’interno del Draytek

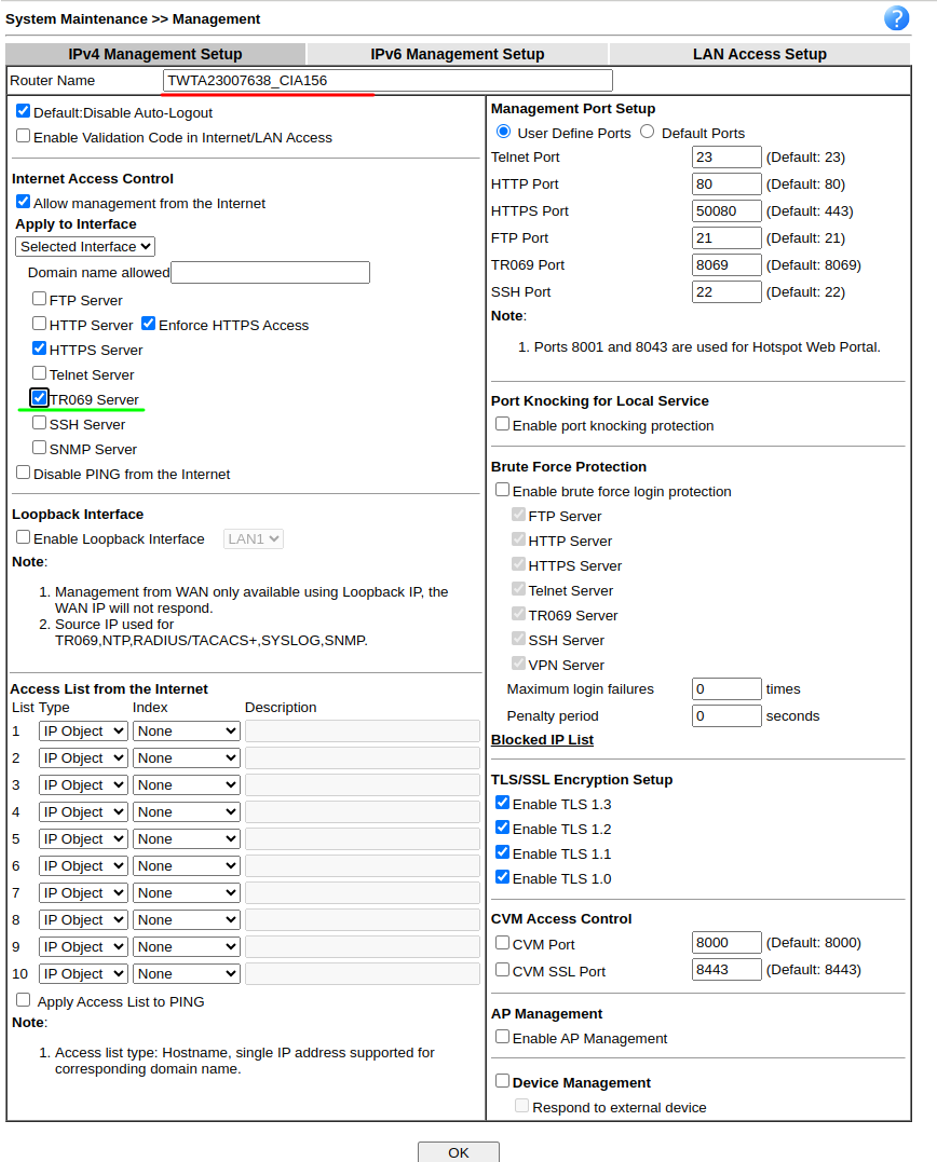

Prima cosa andiamo a cambiare il nome del dispositivo con

1. ID link ( es. FWB_ZAL_0001934557 )

2. Informazioni relative al cliente ( Esempio conad CIA/CCS xxx )

Poi abilitiamo il TR 069

Una volta effettuate ed applicate le modifiche su nome ed abilitazione TR 069

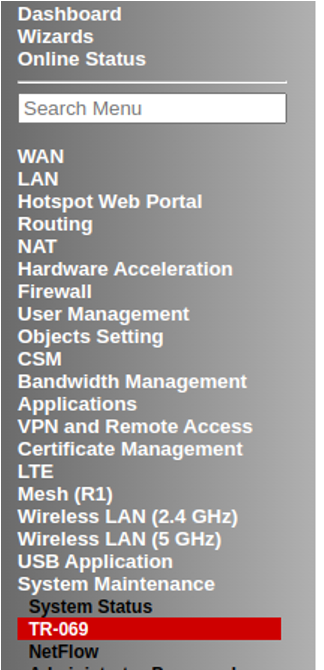

Procediamo su System Maintenance -> TR-069

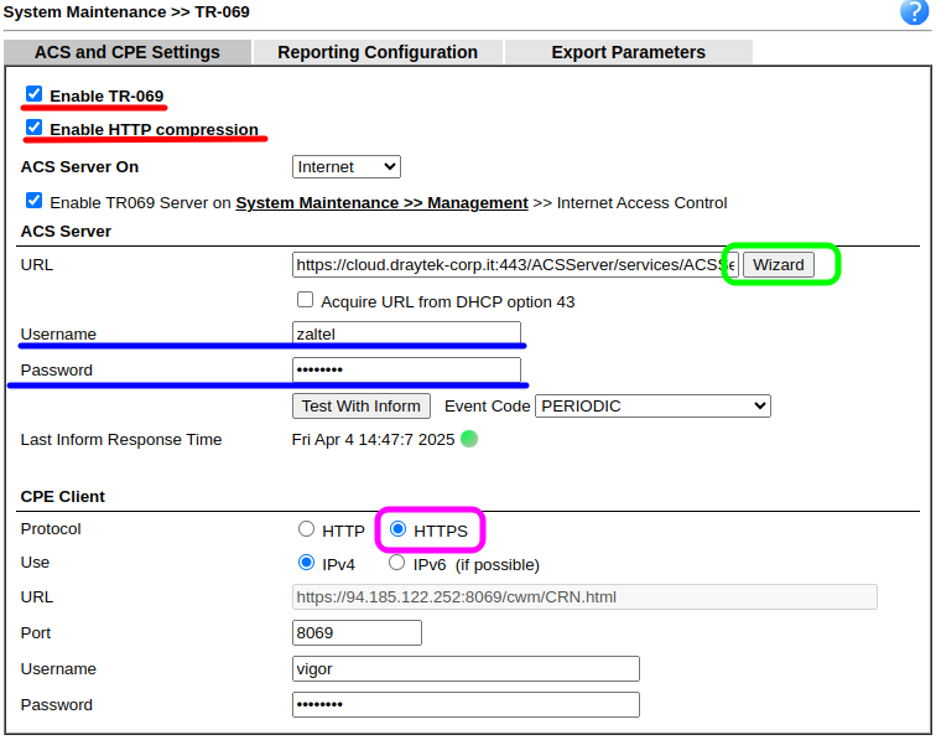

 Ci troveremo davanti alla pagina di configurazione delle credenziali per accesso al server ACS.

Abilitiamo TR-069 e HTTP compression

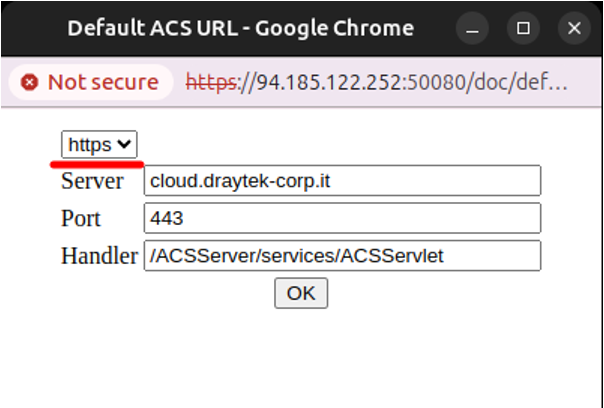

Se clicchiamo su Wizard si aprirà il seguente pop-up

Server: cloud.draytek-corp.it
Port: 443
Handler: /ACSServer/services/ACSServlet

Qui andiamo a selezionare HTTPS

Il server da inserire è sempre : cloud.draytek-corp.it e la porta 443

Username e Password sono i dati che avevamo reperito inizialmente nel menu di ACS -> Network & Service Management -> Network Management  selezionando il network di riferimento con relative credenziali

Abilitare HTTPS nella parte CPE Client. Non sono necessarie ulteriori operazioni qui.

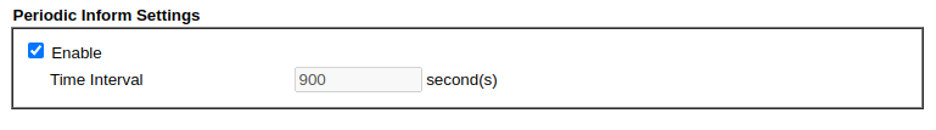

Nel sottomenu abilitare Periodic Inform Settings e lasciare il parametro a 900s

Premere OK in fondo alla pagine ed attendere l’esito positivo da parte dell’inform verso il server

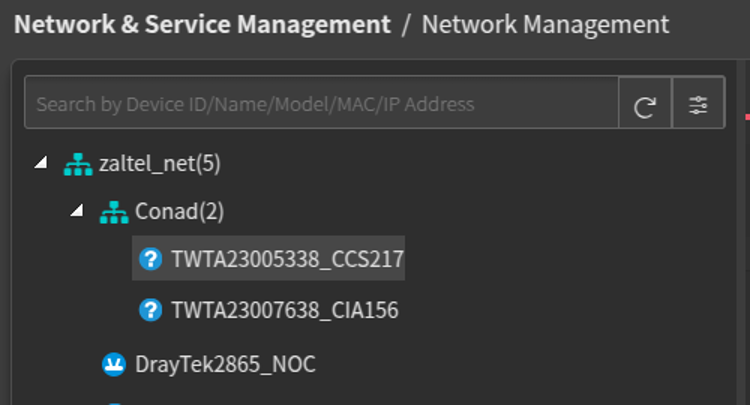

Tornati su ACS dopo poco vedremo che il device registrato sarà presente nel Network di riferimento

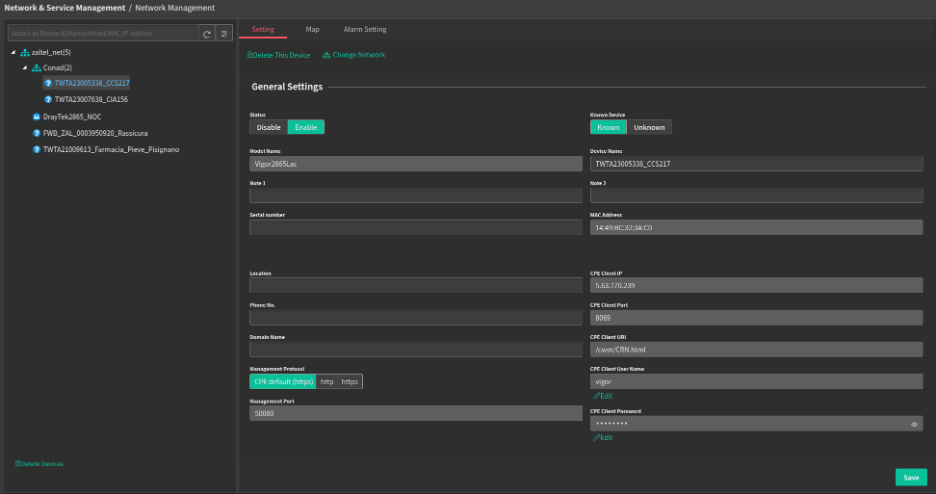

Per ogni esigenza è possibile modificare il nome e/o altre info cliccando sul device si aprire una parte di configurazione laterale in cui è possibile applicare le modifiche

Questi alcuni dei parametri disponibili per la reportistica

• InternetGatewayDevice.X_00507F_LTE.LTEStatus.ModemStatus
• InternetGatewayDevice.X_00507F_LTE.LTEStatus.ModemIMEI
• InternetGatewayDevice.X_00507F_LTE.LTEStatus.ModemIMSI
• InternetGatewayDevice.X_00507F_LTE.LTEStatus.ModemICCID1
• InternetGatewayDevice.X_00507F_LTE.LTEStatus.ModemICCID2
• InternetGatewayDevice.X_00507F_LTE.LTEStatus.ModemTech
• InternetGatewayDevice.X_00507F_LTE.LTEStatus.ModemBand
• InternetGatewayDevice.X_00507F_LTE.LTEStatus.ModemOperator
• InternetGatewayDevice.X_00507F_LTE.LTEStatus.ModemMobileCountryCode
• InternetGatewayDevice.X_00507F_LTE.LTEStatus.ModemMobileNetworkCode
• InternetGatewayDevice.X_00507F_LTE.LTEStatus.ModemLocalAreaCode
• InternetGatewayDevice.X_00507F_LTE.LTEStatus.ModemCellID
• InternetGatewayDevice.X_00507F_LTE.LTEStatus.ModemSignal
• InternetGatewayDevice.X_00507F_LTE.LTEStatus.ModemAChannel
• InternetGatewayDevice.X_00507F_LTE.LTEStatus.ModemInterface
• InternetGatewayDevice.X_00507F_LTE.LTEStatus.ModemTxRate
• InternetGatewayDevice.X_00507F_LTE.LTEStatus.ModemRxRate
• InternetGatewayDevice.X_00507F_LTE.LTEStatus.SMSCenterNum
• InternetGatewayDevice.X_00507F_LTE.LTEStatus.SMSServiceStat
• InternetGatewayDevice.X_00507F_LTE.LTEStatus.SMSLoad
• InternetGatewayDevice.X_00507F_LTE.LTEStatus.NewSMS
• InternetGatewayDevice.X_00507F_LTE.LTEStatus.RSRPSignal
• InternetGatewayDevice.X_00507F_LTE.LTEStatus.BridegeModeEn
• InternetGatewayDevice.X_00507F_LTE.LTEStatus.BridegeModeSpecialMacEn
• InternetGatewayDevice.X_00507F_LTE.LTEStatus.BridegeModeSpecialMACAddr
• InternetGatewayDevice.X_00507F_LTE.LTEStatus.BridegeModeIPAddr
• InternetGatewayDevice.X_00507F_LTE.LTEStatus.BridegeModeGatewayAddr
• InternetGatewayDevice.X_00507F_LTE.LTEStatus.AutoAPNDisable
